Fotowoltaika – hydroizolacja dachu pod instalację fotowoltaiczną

Fotowoltaika jest uważana za jedną z najbardziej efektywnych i przyjaznych dla środowiska metod produkcji energii, a jej popularność wciąż rośnie w wyniku wzrastającego zainteresowania zrównoważonym rozwojem i redukcją emisji gazów cieplarnianych.
Aby działanie instalacji fotowoltaicznej mogło być poprawne i skuteczne, ważne jest prawidłowe przygotowanie dachu, poprzez wykonanie odpowiedniej hydroizolacji. W przeciwnym razie nieszczelności pokrycia dachowego mogą powodować przedostawanie się wilgoci oraz wody, które w kontakcie z urządzeniami elektronicznymi z paneli znajdującymi się pod pokryciem dachowym mogą skutkować ich uszkodzeniem i wpłynąć negatywnie na efektywność działania paneli fotowoltaicznych.
W związku z powyższym, w naszej poradzie doradzimy jak wykonać odpowiednią hydroizolację dachu pod instalację fotowoltaiczną.
Zapraszamy.

Spis treści:

1. Przygotowanie dachu

2. Aplikacja hydroizolacji pod fotowoltaikę

• 2.1. Hydroizolacja dachów z papy
• 2.2. Hydroizolacja dachów z blachy

3. Zabezpieczenie dachu za pomocą powłoki odbijającej ciepło

4. Warunki aplikacji

Zobacz film: „Pokrycie dachowe pod panele fotowoltaiczne”

1. Przygotowanie dachu

Ocena stanu technicznego dachu

Jeśli podjęliśmy decyzję o instalacji na dachu fotowoltaiki, to przed rozpoczęciem jakichkolwiek prac musimy dokonać oceny stanu technicznego naszego dachu. Przy tej okazji warto również sprawdzić czy dach jest w stanie wytrzymać obciążenie paneli fotowoltaicznych oraz dodatkowego osprzętu. Ponadto, bardzo ważne jest odpowiednie umiejscowienie paneli – należy więc zwrócić uwagę na kwestie takie jak: kąt nachylenia dachu, kierunek padania promieni słonecznych oraz charakterystyka samego dachu.

Przykład:

Jeśli dach jest skierowany na północ, kąt nachylenia powinien być niższy, wynoszący około 15 stopni, aby umożliwić jak najlepsze wykorzystanie światła słonecznego przez cały rok. Jeśli natomiast dach jest skierowany na południe, kąt nachylenia może być wyższy, wynoszący od 35 do 45 stopni, co pozwoli na uzyskanie maksymalnej efektywności paneli fotowoltaicznych.
W każdym przypadku konieczne jest dokładne określenie kąta nachylenia dachu przed montażem instalacji fotowoltaicznej, aby upewnić się, że jest on optymalny dla danej lokalizacji i kierunku padania promieni słonecznych.

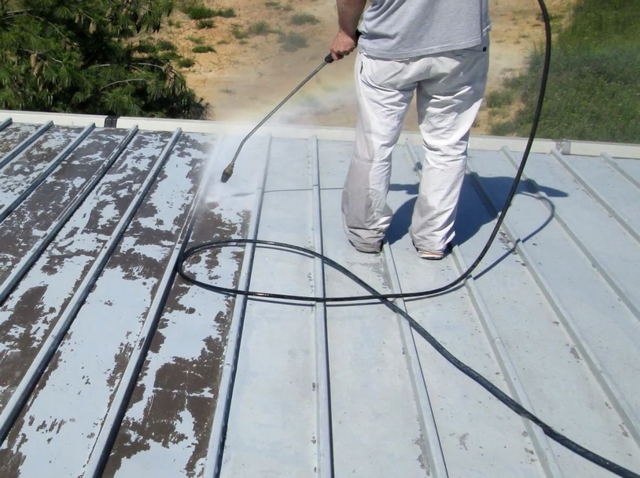

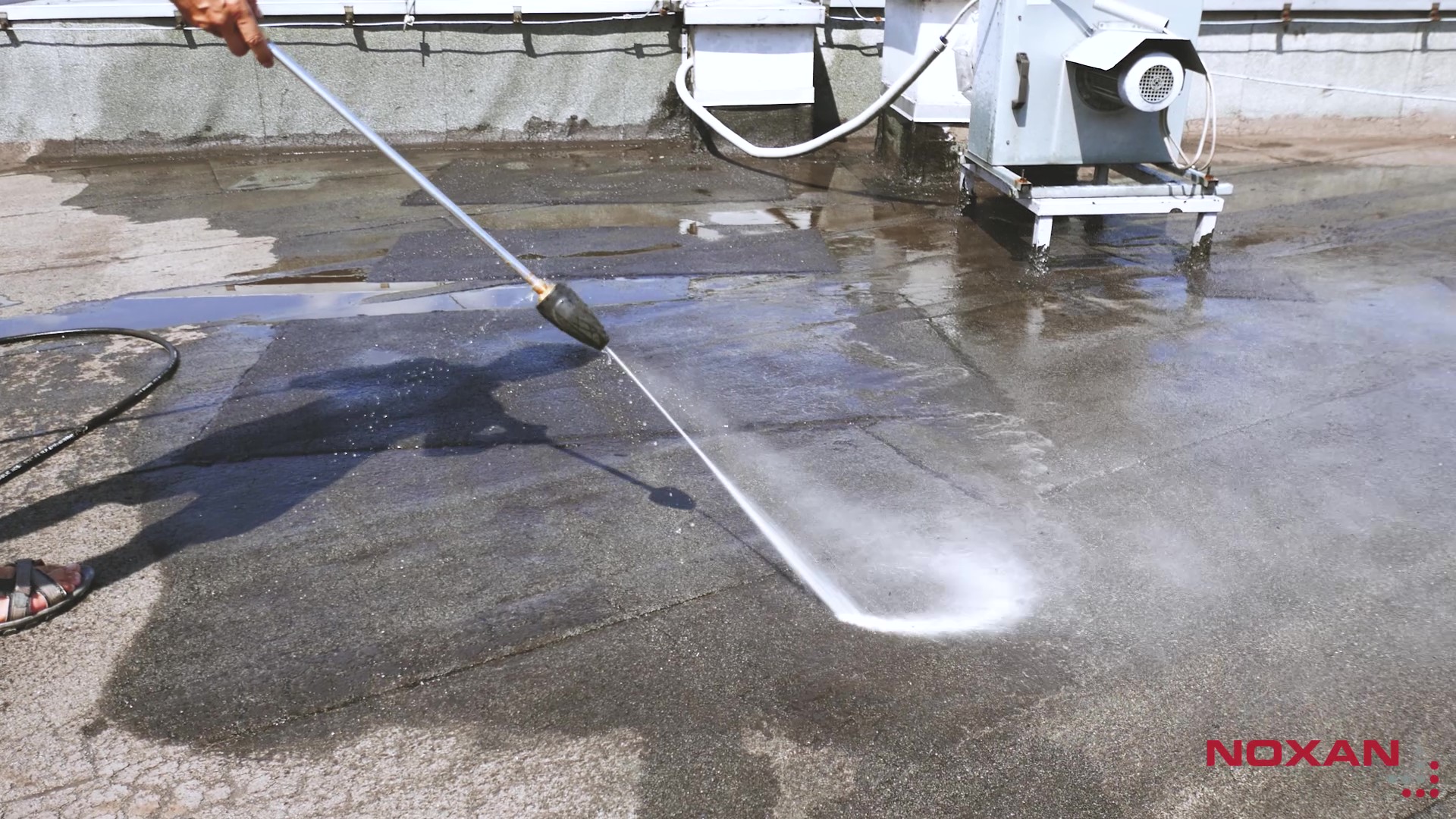

Czyszczenie dachu

Zakładając, że nasz dach spełnia wymagania dotyczące instalacji paneli fotowoltaicznych, w kolejnym kroku przystępujemy do przygotowania dachu pod instalację konstrukcji fotowoltaicznej oraz pod wykonanie hydroizolacji dachu.

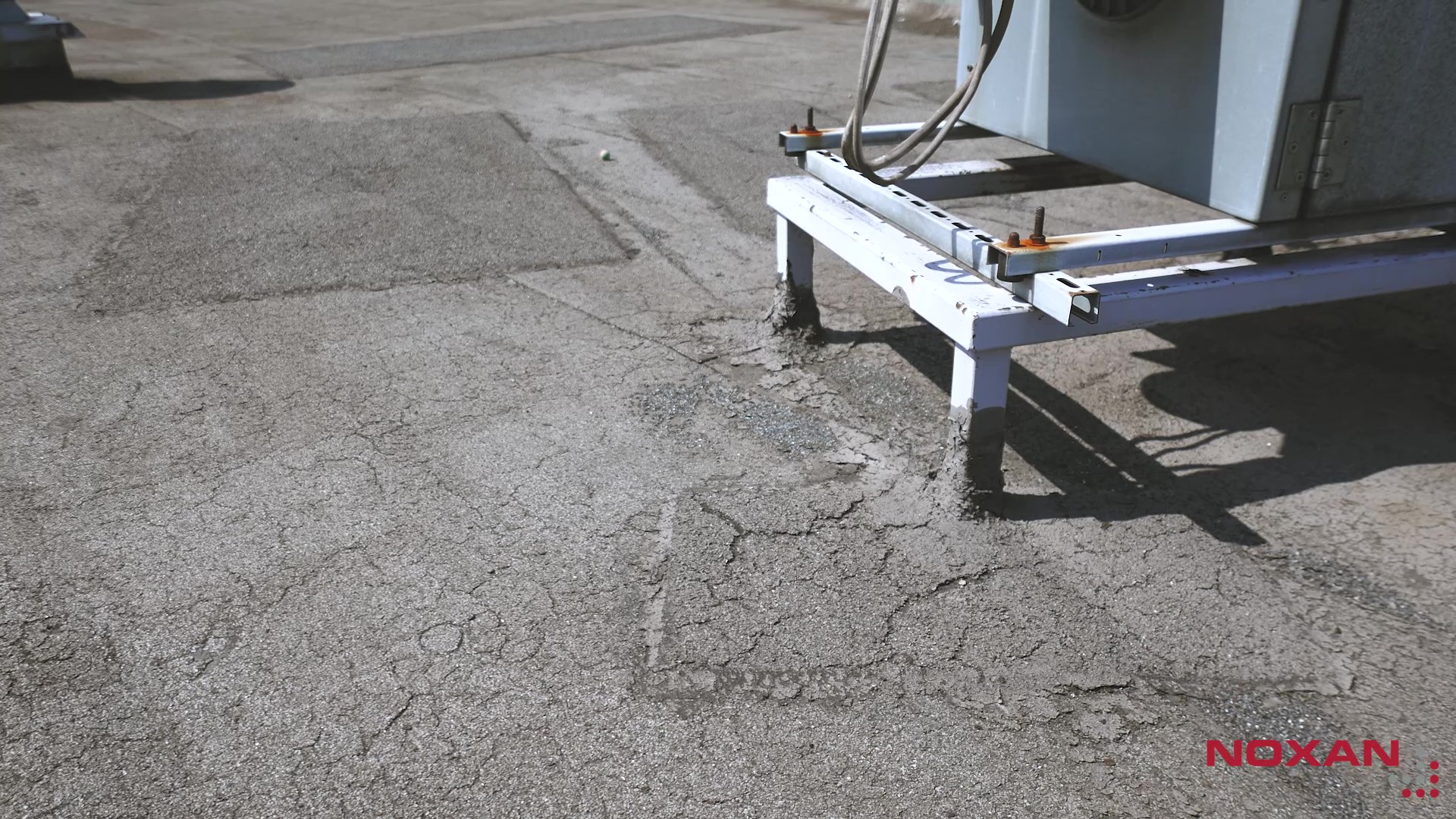

Rozpoczynamy od dokładnego wyczyszczenia dachu.

W przypadku każdego podłoża kluczowe i konieczne jest dokładne oczyszczenie powierzchni dachu przed nałożeniem jakiejkolwiek powłoki uszczelniającej oraz montażem fotowoltaiki. Dzięki temu produkty uszczelniające będą miały dobrą przyczepność do podłoża. Najskuteczniejszą metodą przygotowania podłoża jest zmycie dachu za pomocą myjki ciśnieniowej z rotacyjną dyszą (dachy z papy – 220 barów, dachy metalowe – 300 barów). Użycie myjki ciśnieniowej pozwala usunąć luźne elementy, takie jak rdza, mech, luźne powłoki malarskie lub inne, obce zanieczyszczenia. Przy mniejszych dachach, do prac można użyć wody i szczotek ryżowych. Warto pamiętać, że przygotowanie podłoża to kluczowy proces dla przyczepności powłoki hydroizolacyjnej.

Montaż ramy pod panele fotowoltaiczne

Po odpowiednim wyczyszczeniu dachu można przystąpić do montażu ramy pod panele fotowoltaiczne. Zalecamy montaż ramy przed aplikacją hydroizolacji – dzięki temu nie będziemy musieli martwić się o ewentualne uszkodzenie i dodatkowe naprawianie uszczelnienia. Ponadto, wszelkie usterki dachu, które mogą powstać przy montażu ram zostaną naprawione podczas aplikacji membrany hydroizolacyjnej.

Jeśli jednak chcemy wykonać uszczelnienie dachu przed instalacją konstrukcji fotowoltaiki, oczywiście istnieje taka możliwość. Zarówno bezspoinowe pokrycie dachowe do dachów bitumicznych Elastodeck jak i farba uszczelniająca do dachu na rdzę Elastometal są produktami, które są łatwe w naprawie. Jeśli więc podczas montażu fotowoltaiki dojdzie do uszkodzenia powłoki uszczelniającej – bez większych problemów jesteśmy w stanie je naprawić.

Hydroizolacja dachu wraz z białą powłoką odbijającą ciepło Thermoflex nałożona po montażu konstrukcji paneli fotowoltaicznych.

2. Aplikacja hydroizolacji pod fotowoltaikę

Po odpowiednim przygotowaniu podłoża możemy przystąpić do aplikacji hydroizolacji pod fotowoltaikę. Z reguły najczęściej stosowanymi w naszym kraju materiałami do pokryć dachowych są papa oraz blacha. W związku z tym, w zależności od podłoża dobieramy odpowiedni system uszczelnienia dachu.

Hydroizolacja dachów z papy

Skutecznym rozwiązaniem do wykonania hydroizolacji na dachu z papy jest zastosowanie membrany na skomplikowane dachy przemysłowe Elastodeck.

SPRAWDŹ: Pokrycie dachowe Elastodeck

Elastodeck nie wymaga zrywania wcześniejszych warstw pokryć dachowych. Tworzy jednolite (bez spoin i łączeń), lekkie (po wyschnięciu ciężar powłoki to jedynie około 1 kg/m² dachu, czyli 0,01 kN/m²), elastyczne (200% – powłoka podąża za ruchami podłoża), trwałe, gumopodobne pokrycie dachowe. Elastodeck to wodorozcieńczalny, jednoskładnikowy preparat uszczelniający do dachów i tarasów oparty na bazie dyspersji styrenowo-akrylowych. Zapewnia doskonałą wodoszczelność dachów skośnych i płaskich oraz tarasów i balkonów.

Pokrycie dachowe Elastodeck najważniejsze właściwości:

• bezspoinowa powłoka,
• wysoka elastyczność – 200%,
• bardzo wysoka odporność na UV,
• odporność na warunki pogodowe,
• lekka membrana uszczelniająca,
• bezpieczna aplikacja i użytkowanie.

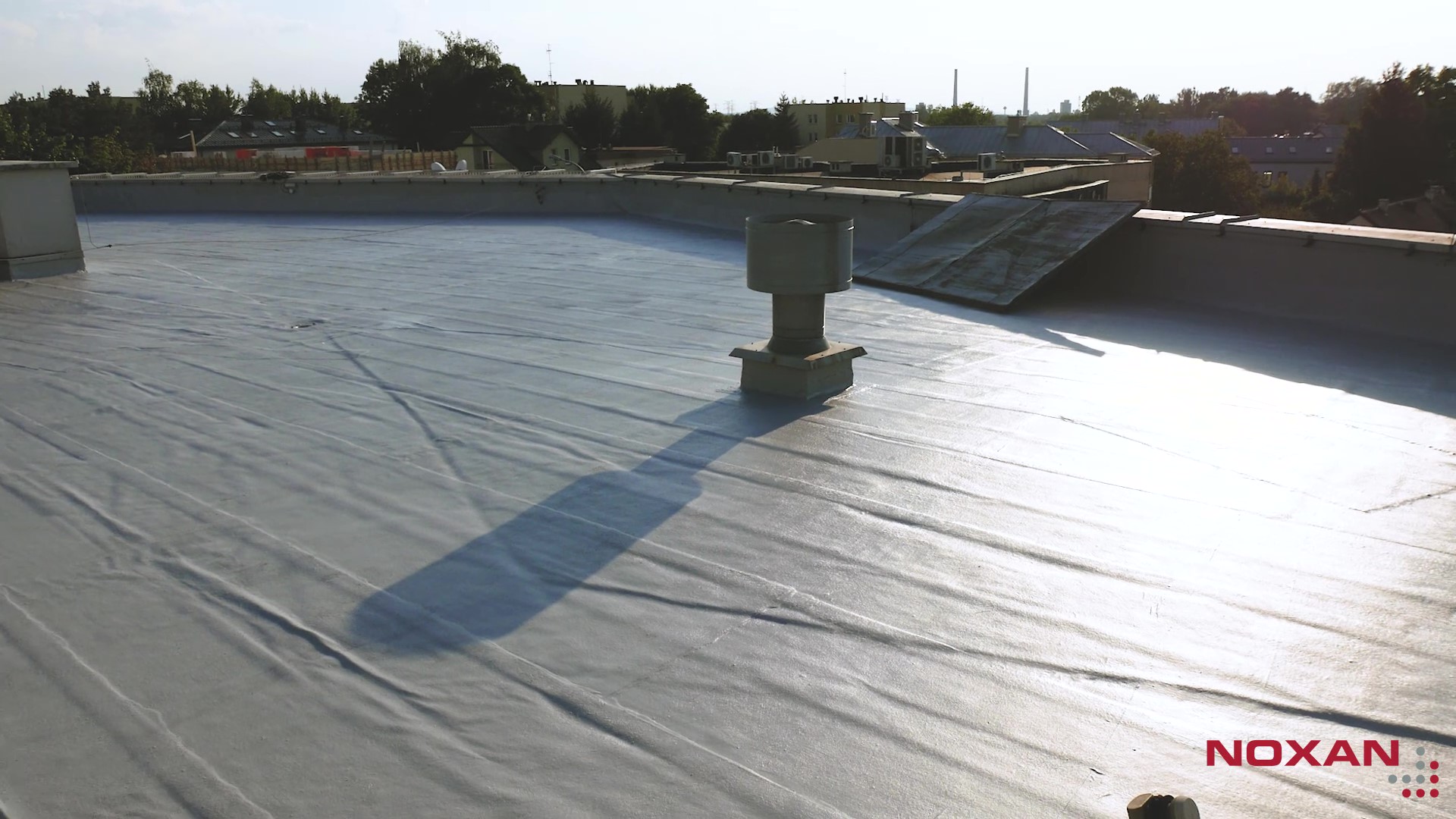

Dach z papy uszczelniony za pomocą membrany Elastodeck.

Pokrycie dachowe Elastodeck służy zarówno do uszczelnienia całego dachu jak i do miejscowych napraw.

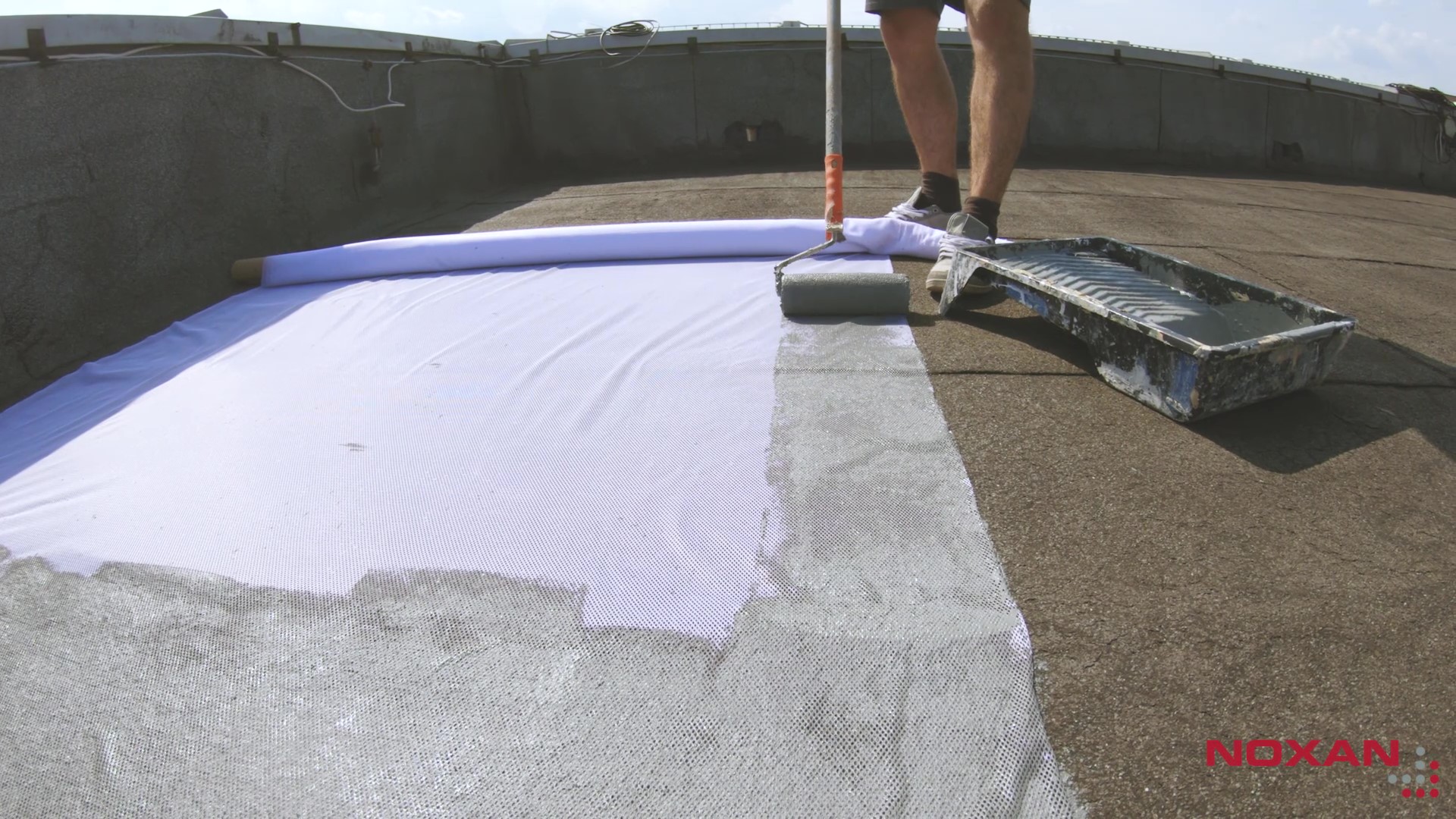

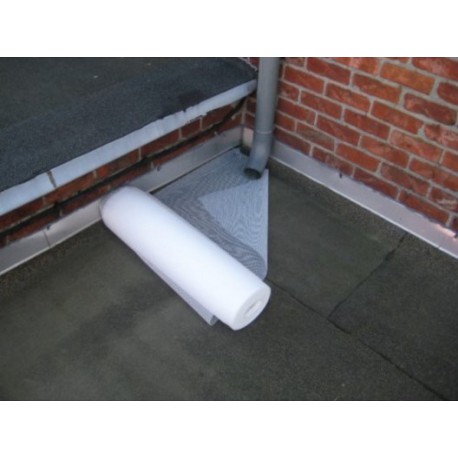

• W przypadku starej papy, w zależności od jej stanu, uszczelnienie uzyskujemy aplikując minimum 1,5kg/m² masy uszczelniającej Elastodeck wraz z włókniną wzmacniającą. Włókninę rozkładamy na całej powierzchni dachu, a następnie przykrywamy masą Elastodeck. Tak zabezpieczony dach można dodatkowo wykończyć za pomocą powłoki odbijającej ciepło Thermoflex (0,25kg/m²).
• W przypadku gładkiej, niezniszczonej papy i dachów bez zastoin wody istnieje możliwość wykonania powłoki chroniącej termicznie. Wymagana aplikacja: 0,25kg/m² Elastodeck + 0,25kg/m² Thermoflex. Takie rozwiązanie nie daje uszczelnienia, ale tworzy powłokę odbijającą ciepło, co może być bardzo istotne w przypadku instalacji fotowoltaiki.

Uwaga! Podłoża bitumiczne muszą być sezonowane przez minimum 1 rok przed aplikacją systemu. Dla dodatkowego uszczelnienia i/lub polepszenia przyczepności do papy gruntująca warstwa Elastodeck jest zalecana. W przypadku małych projektów (do 100 m²) można stosować powłokę odbijającą ciepło Thermoflex bezpośrednio na papę, jednak trwałość systemu z Elastodeck jest lepsza. Zalecamy aplikację na dachy z 3% spadkiem, aby ograniczyć zastoiny wody.

Nie masz pewności jaki system wybrać? Prosimy o kontakt.

Przeczytaj również poradę: Jak uszczelnić dach z papy

Elastodeck i Thermoflex na dachu z papy.

Zobacz film: „Uszczelnienie dachu z papy – przemysłowe, bezspoinowe, elastyczne, lekkie.”

Hydroizolacja dachów z blachy

Do wykonania hydroizolacji dachu z blachy polecamy farbę uszczelniającą do dachu na rdzę Elastometal

SPRAWDŹ: Farba uszczelniająca do dachu na rdzę Elastometal

Elastometal to wysoko wytrzymała powłoka uszczelniająca, antykorozyjna, bazująca na kopolimerze styrenowo-akrylowym i fosforanie cynku. Tworzy wodoszczelną, wysoce elastyczną (>200%), trwałą, bezspoinową membranę dachów metalowych.

Farba uszczelniająca do dachu na rdzę Elastometal najważniejsze właściwości:

• Doskonała przyczepność i wysokiej jakości pigmenty antykorozyjne,
• łączy właściwości podkładu oraz nawierzchni,
• piaskowanie podłoża nie jest wymagane,
• wysoka odporność na warunki atmosferyczne,
• długoletnia żywotność

Tak, jak w przypadku membrany Elastodeck, farba uszczelniająca do dachu na rdzę Elastometal również może służyć zarówno do uszczelnienia całego dachu jak i do miejscowych napraw. W tym wypadku dodatkową kwestią jest zabezpieczenie antykorozyjne dachu.

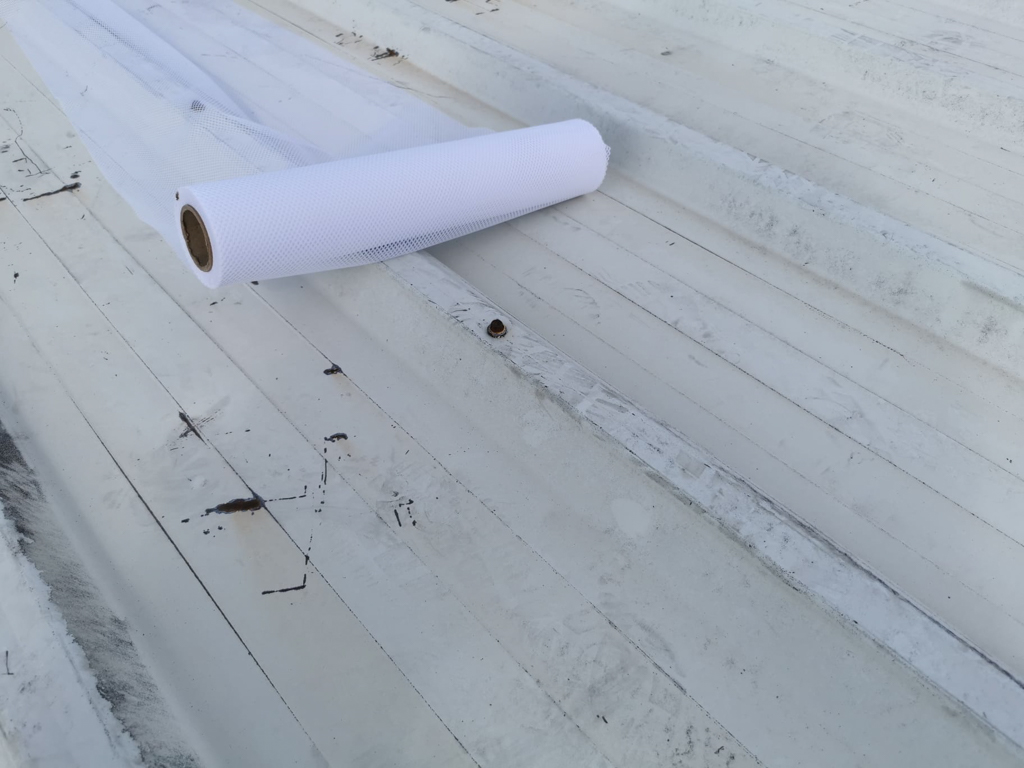

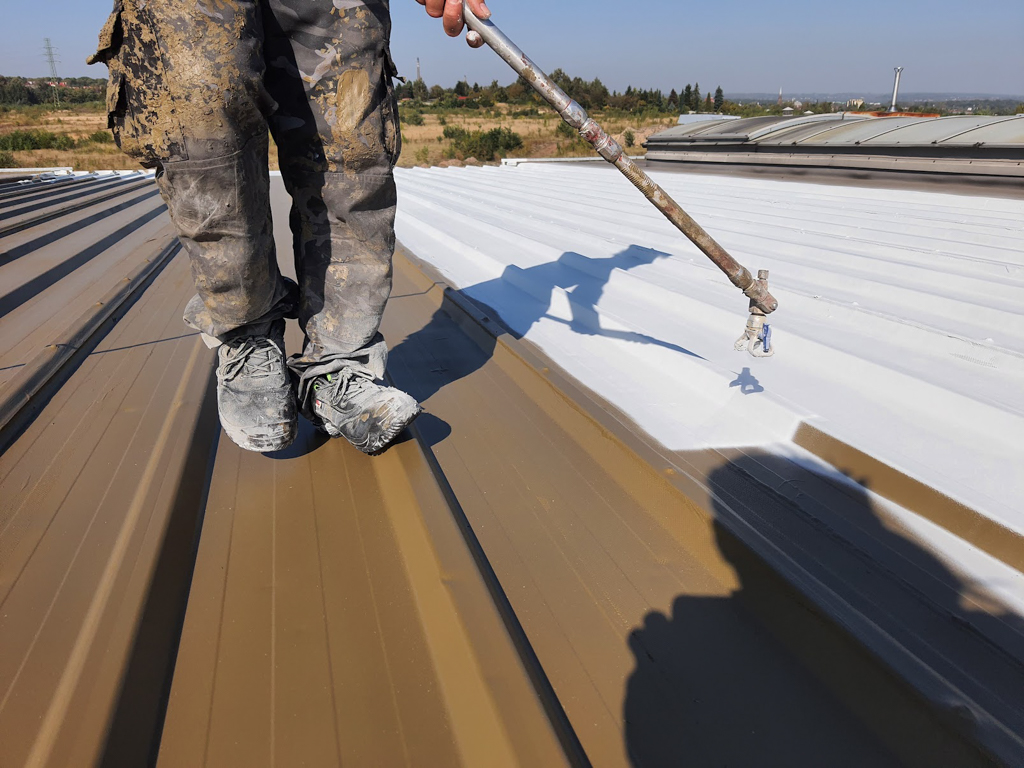

• W przypadku dachu wymagającego uszczelnienia ze starej, skorodowanej blachy: zalecana aplikacja to minimum 1,3kg/m² farby Elastometal wraz z włókniną wzmacniającą. Włókninę rozkładamy na całej powierzchni dachu, a następnie wklejamy do podłoża za pomocą farby Elastometal. Tak zabezpieczony dach można dodatkowo wykończyć za pomocą powłoki odbijającej ciepło Thermoflex (0,25kg/m²).
• W przypadku dachu niewymagającego uszczelnienia ale posiadającego skorodowaną blachę: zalecana aplikacja to ok. 0,6kg/m² farby uszczelniającej Elastometal. W tym wypadku nie jest wymagana aplikacja włókniny wzmacniającej. Tak zabezpieczony dach można wykończyć za pomocą powłoki Thermoflex (0,25kg/m²). Uzyskujemy ochronę antykorozyjną dachu oraz ochronę termiczną.
• Jeśli blacha na dachu jest w dobrej kondycji, nie jest skorodowana, istnieje możliwość wykonania powłoki chroniącej termicznie. Wymagana aplikacja: 0,25kg/m² Elastometal + 0,25kg/m² Thermoflex. Takie rozwiązanie nie daje uszczelnienia, ani ochrony antykorozyjnej, lecz tworzy powłokę odbijającą ciepło.

Potrzebujesz pomocy? Prosimy o kontakt.

Przeczytaj również poradę: Jak uszczelnić metalowy dach

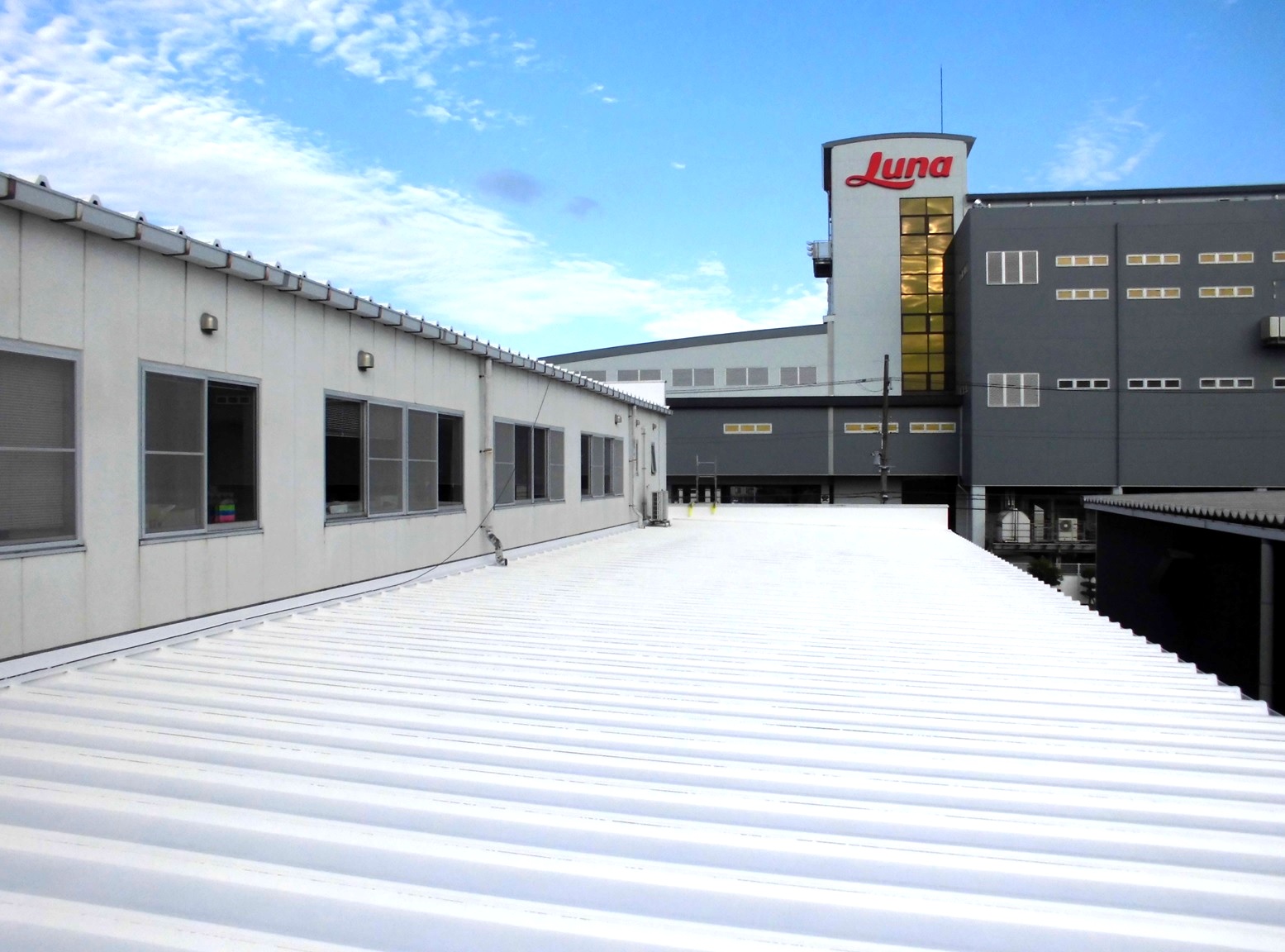

Elastometal i Thermoflex na dachu z blachy.

Zobacz film: „Uszczelnianie dachu metalowego z płyty warstwowej”

3. Zabezpieczenie dachu za pomocą powłoki odbijającej ciepło

Panele fotowoltaiczne wykazują najlepszą wydajność przy niższych temperaturach i jednoczesnym dużym nasłonecznieniu. W Polsce, z reguły stosuje się ciemne pokrycia dachowe, które powodują nagrzewanie się paneli słonecznych, co nie jest korzystne dla efektywności ich pracy.

Wydajna praca paneli zależy nie tylko od pracy w niższej temperaturze, ale również od współczynnika albedo, czyli zdolności podłoża do odbijania światła. Współczynnik albedo największe znaczenie ma w przypadku paneli fotowoltaicznych typu bi-facial, które posiadają warstwę aktywną po obu stronach paneli – działają zarówno z przodu jak i z tyłu. Panele takie są aż do 25% wydajniejsze od modułów jednostronnych.

Powłoka w białym kolorze (np. pokrycie dachowe Elastodeck) sprawia, że podczerwień prawie się nie wchłania (ok. 70% fal podczerwonych jest odbijane, pozostałe 30% zostaje wchłonięte).
Jednak w przypadku powłoki odbijającej ciepło Thermoflex, do białego pigmentu dodane są mikroperełki ceramiczne, dzięki którym współczynnik odbicia światła podczerwonego jest zwiększony (ok. 80% fal podczerwonych jest odbijane, pozostałe 20% zostaje wchłonięte). Dla porównania, czarny dach pochłania do 100% światła podczerwonego. Nic się nie odbija. Ponadto, dodanie ceramicznych mikroperełek do Thermoflexu sprawia, że oprócz doskonałych właściwości odbijających, uzyskujemy dodatkowo warstwę izolacji cieplnej. Ceramika ma bardzo dobre właściwości izolacyjne. Jako ciekawostkę można wspomnieć, że ceramika ze względu na swoje właściwości izolacyjne była wykorzystywana m.in. na promach kosmicznych.

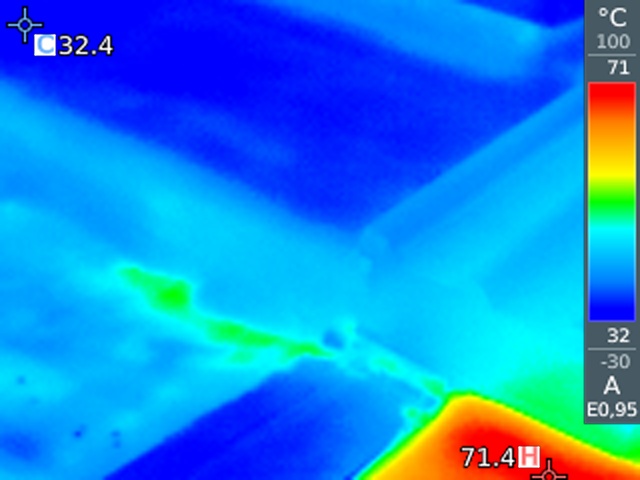

Zdjęcia z kamery termowizyjnej z dachu, na którym zastosowano powłokę odbijającą ciepło Thermoflex.

Legenda:

• papa dachowa – 71°C – kolor pomarańczowy
• biała farba Elastodeck – ok. 40°C – kolor jasny niebieski
• farba Thermoflex – 34°C – kolor ciemny niebieski

Zastosowanie białej powłoki odbijającej ciepło na dach pod fotowoltaikę to specjalne rozwiązanie, którego celem jest zwiększenie refleksji światła i redukcja nagrzewania się dachu, co przekłada się na niższe temperatury pomieszczeń i lepszą efektywność paneli fotowoltaicznych.

Przy wysokim nasłonecznieniu temperatura powierzchni dachu w okresie letnim może wynosić do 80°C. W przypadku szybkiego ochłodzenia oraz deszczu, różnice temperatur mogą powodować uszkodzenia pokrycia dachowego.

Powłoka odbijająca ciepło Thermoflex skutecznie mostkuje wszelkie pęknięcia, chroni dach przed nadmiernym gorącem oraz zapewnia odpowiednią dyfuzję pary wodnej. Pozwala zredukować temperaturę powierzchni dachu do 35°C oraz poprawić efektywność pracy paneli fotowoltaicznych. Redukcja temperatury zależy od kilku czynników. Badania w Teksasie wykazały, że różnice w temperaturze powierzchni dachu pomiędzy dachem białym a czarnym, w okresie letnim wynoszą nawet do 23°C!

SPRAWDŹ: Powłoka odbijająca ciepło Thermoflex

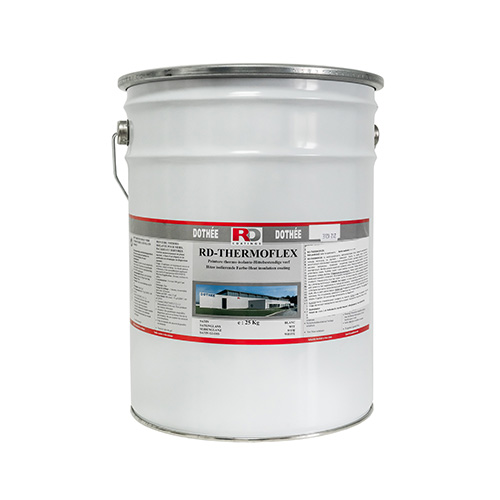

Powłoka odbijająca ciepło Thermoflex to wodorozcieńczalna, jednoskładnikowa, biała powłoka zapewniająca wodoszczelność i izolację termiczną na dachach i elewacjach. Bazuje na białej, nieżółknącej żywicy akrylowej z dużą zawartością ceramicznych mikrokulek zawieszonych w wodzie. Biała powłoka dobrze odbija promieniowanie słoneczne, a dodatek mikrokulek ceramicznych zmniejsza szok termiczny oraz przenikanie ciepła do wnętrza pomieszczeń. Farba pozostaje elastyczna nawet w niskich temperaturach. Gwarantuje wytrzymałe oraz trwałe zabezpieczenie przez długi czas eksploatacji nie tracąc swoich właściwości. Thermoflex posiada doskonałą zmywalność oraz trwałość w warunkach zewnętrznych. Pozwala zamaskować niedoskonałości podłoża oraz zapewnia przyjazne dla środowiska, estetyczne wykończenie. Przeznaczona jest do zabezpieczania różnego rodzaju dachów płaskich oraz skośnych wykonanych z podłoży bitumicznych i betonu. Doskonale sprawdza się jako warstwa odbijająca na dachu z fotowoltaiką.

Powłoka odbijająca ciepło Thermoflex najważniejsze właściwości:

• odbija do 80% ciepła z promieniowania słonecznego,
• chroni dach przed nadmiernym gorącem, pozwala ograniczyć temperaturę powierzchni do 35oC
• pozostaje wysoce elastyczna nawet w niskich temperaturach,
• może być stosowana, jako warstwa odbijająca na panelach słonecznych,
• do stosowania na wszystkie rodzaje dachów i ścian (z odpowiednim podkładem),
• łatwa w aplikacji za pomocą pędzla, wałka lub natrysku bezpowietrznego.

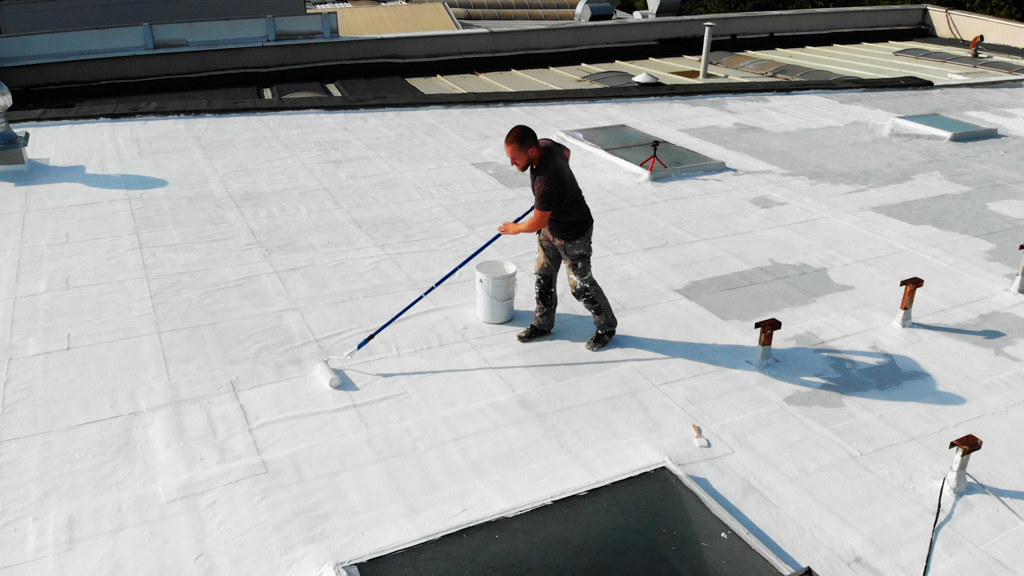

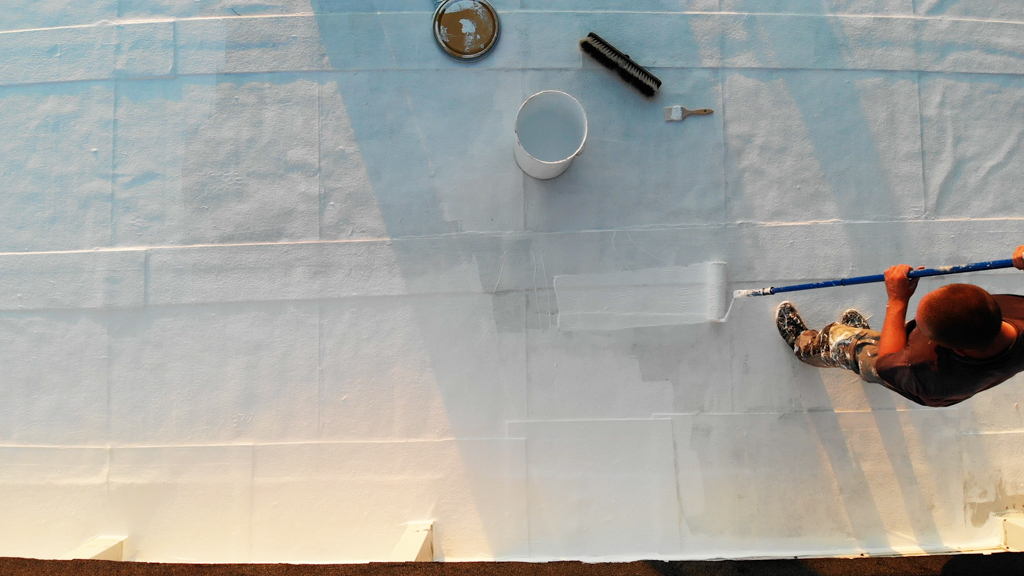

Aplikacja farby Thermoflex na uszczelnionym dachu z papy .

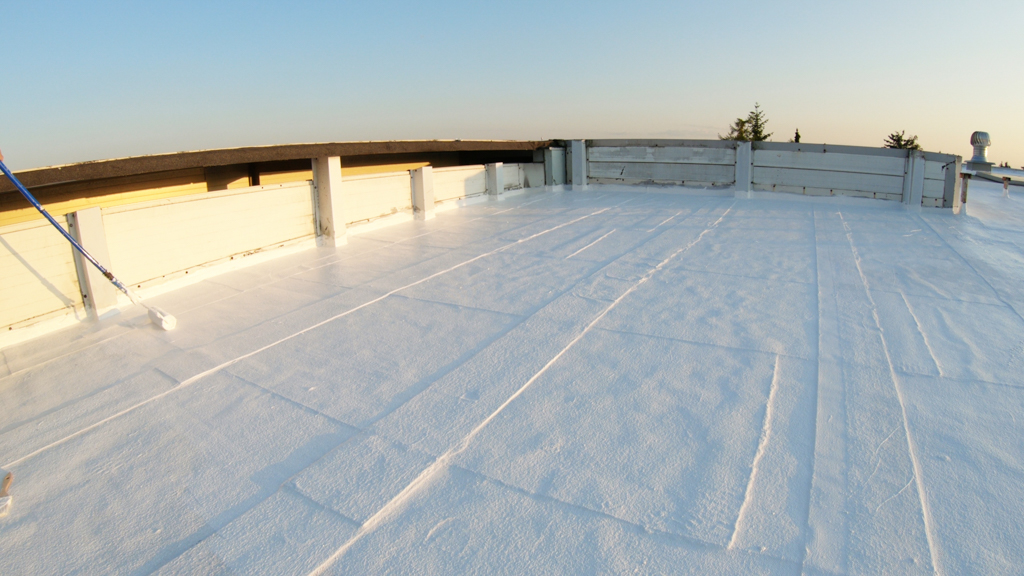

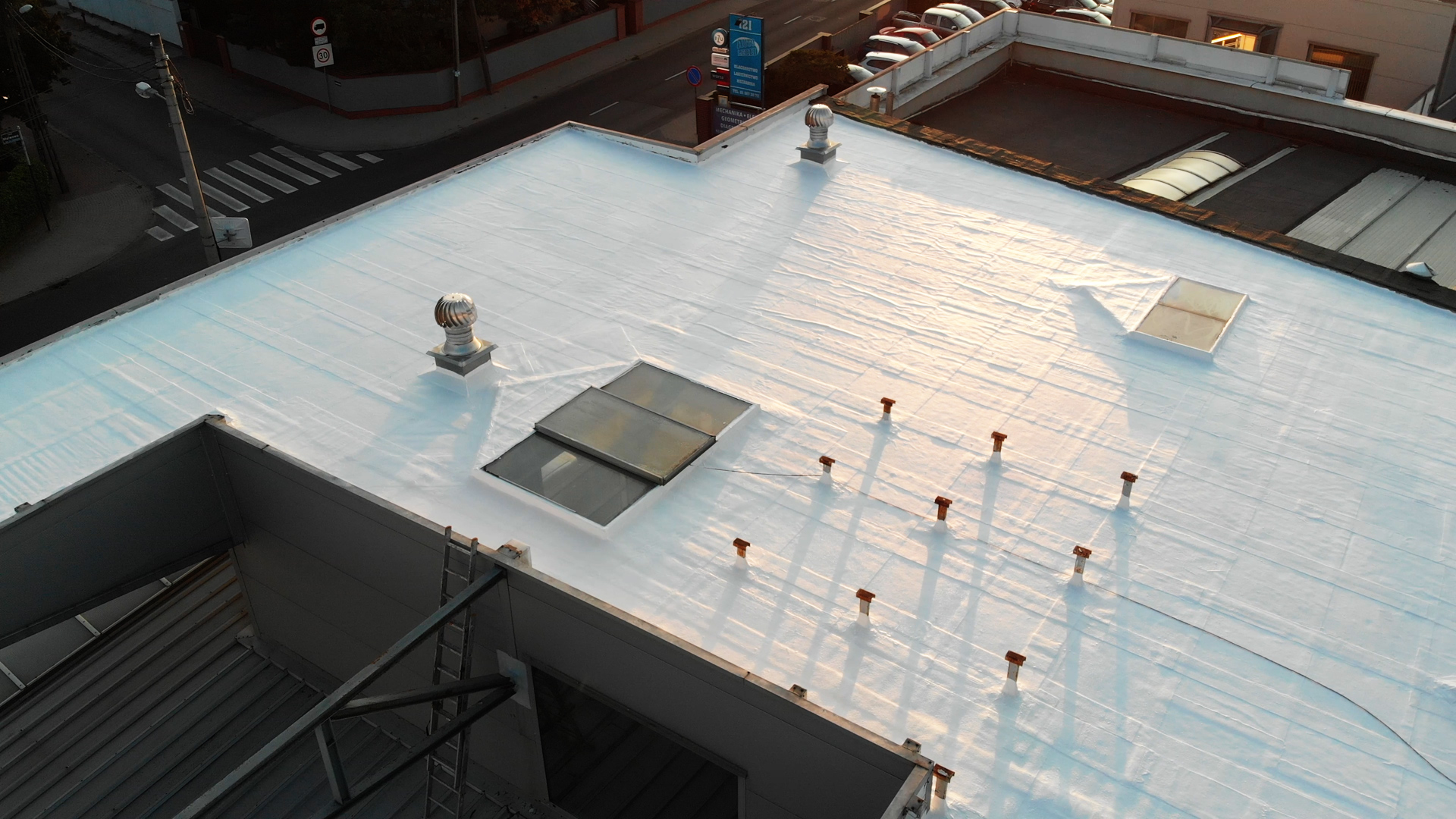

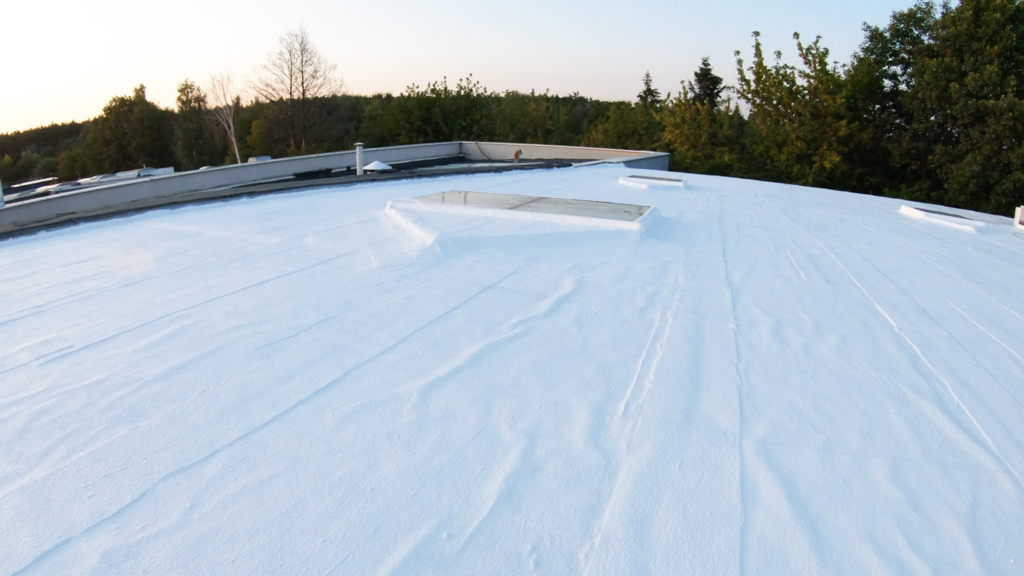

Dach pokryty powłoką Thermoflex.

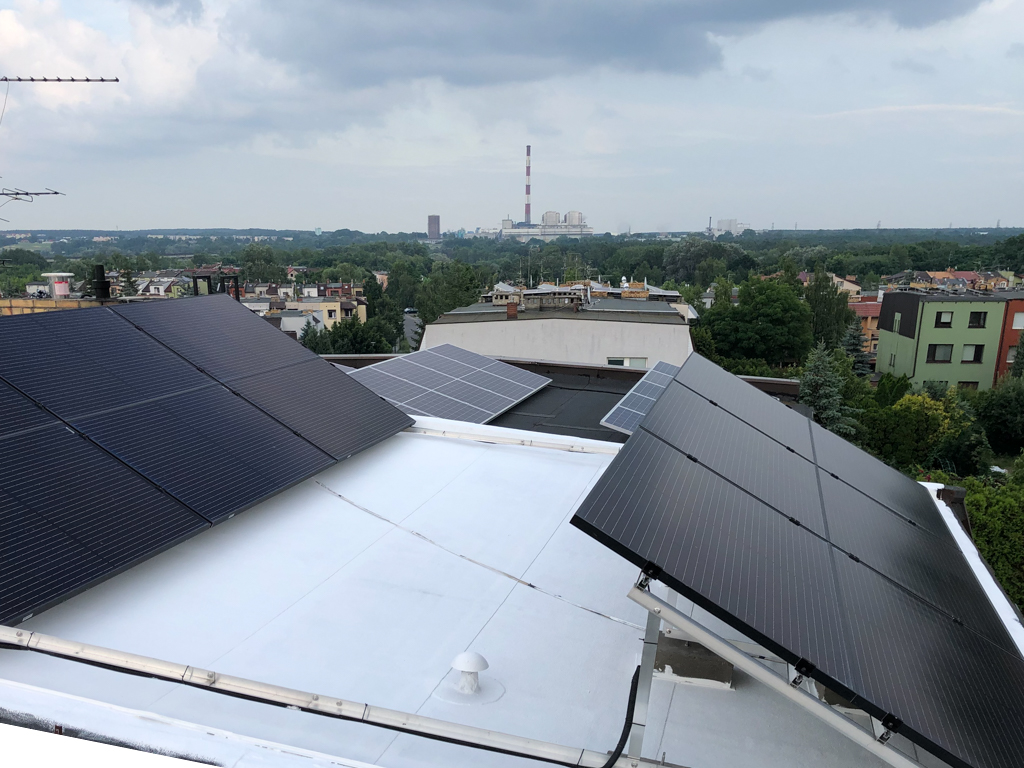

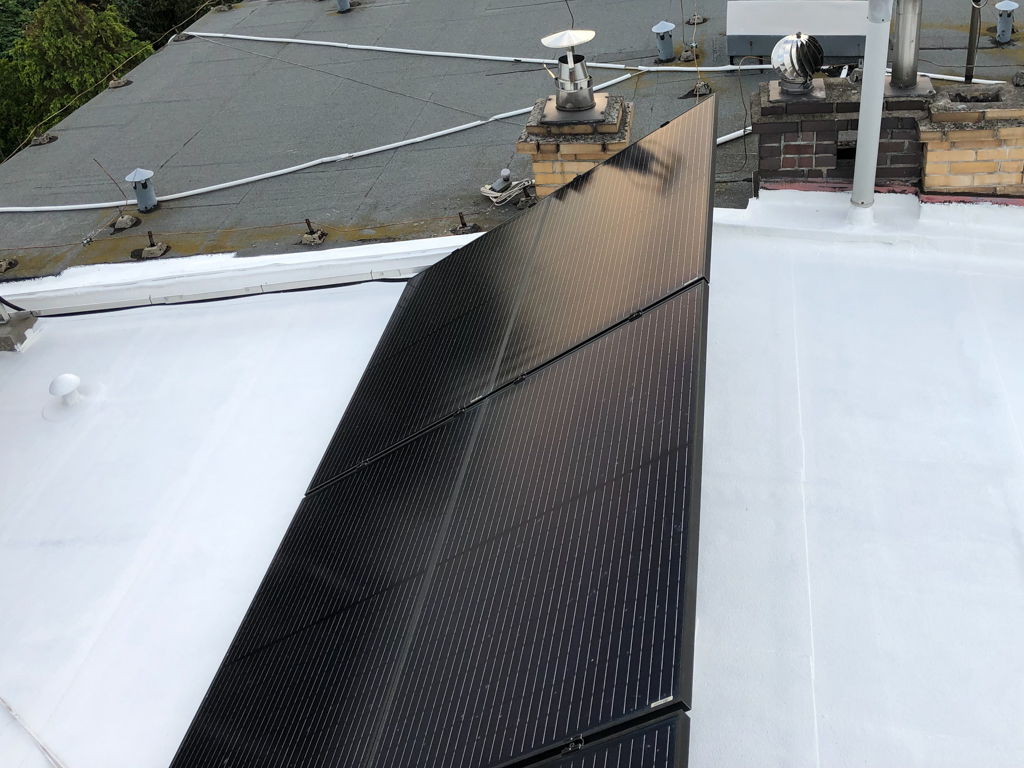

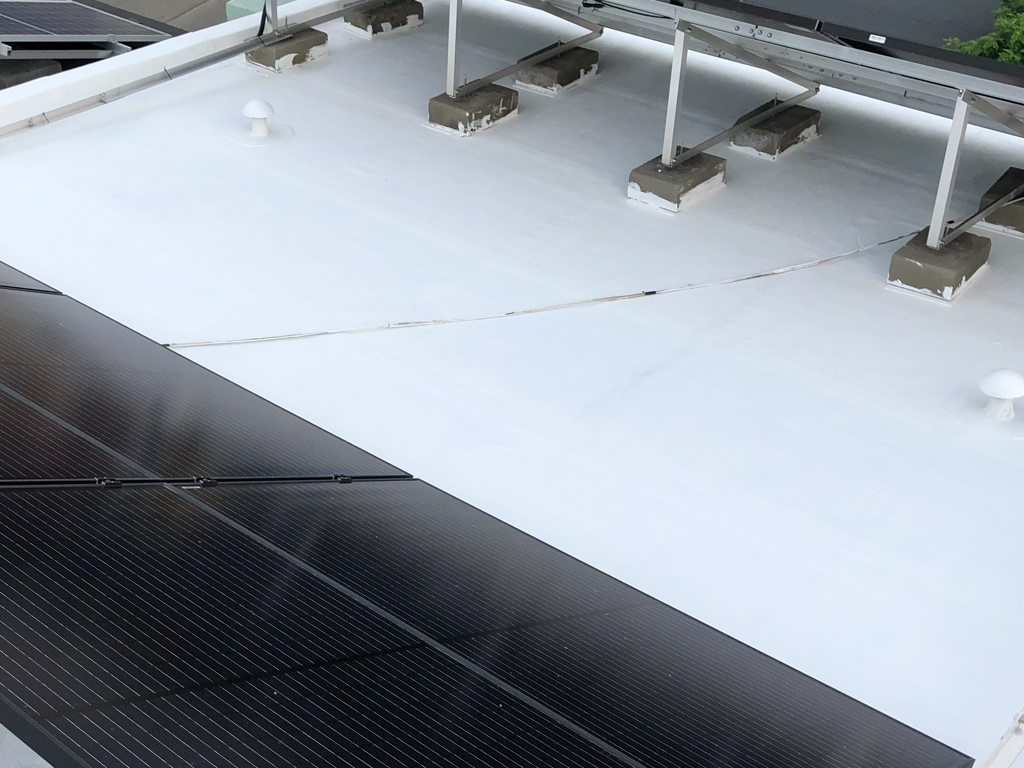

Thermoflex na dachu z instalacją fotowoltaiczną.

Przeczytaj również poradę: Jak schłodzić pomieszczenie, budynek bez klimatyzacji?

Zobacz film: „Biały Dach – Ograniczanie nagrzewania budynku.”

4. Warunki Aplikacji

• W warunkach letnich (temp. 20^oC + wiatr) powłoka wysycha bardzo szybko – nawet w 1 godzinę. W warunkach jesiennych (temp. 8^oC + wysoka wilgotność) wysychanie może wydłużyć się do 24 godzin+.
• Zalecamy aplikację przy minimum 8^oC.
• Nie aplikuj jeśli występują lub mogą się pojawić opady deszczu lub w przypadku bardzo wysokiej wilgotności.
• Nie nakładaj gdy w przeciągu 3-7 dni po aplikacji temperatura może spaść poniżej 0^oC.
• Aplikuj przy temperaturze 3 stopni powyżej punktu rosy. Nie zalecamy aplikacji wcześnie rano oraz wieczorem. Przy wieczornych aplikacjach może zdarzyć się, że powłoka spłynie.
• Staraj się unikać malowania w pełnym słońcu. Maksymalna temperatura podłoża 55^oC ponieważ nałożona powłoka wówczas za szybko schnie i może skruszeć.

Masz pytania? skontaktuj się z nami.
